　　【专利摘要】本实用新型公开了一种农业远程监测系统，涉及信息监控领域。为解决现有技术不利于对作物的精细管理的问题而发明。本实用新型实施例公开的技术方案包括：信息采集装置和远程监测装置，所述信息采集装置与所述远程监测装置相连；所述信息采集装置，包括：外壳体、传感器、处理器、通信收发器和图像采集器；所述处理器、通信收发器和图像采集器设置于所述外壳体的内部，所述传感器、通信收发器和所述图像采集器分别与所述处理器相连；所述通信收发器与所述远程监测装置相连；所述通信收发器包括3G通信收发器和北斗通信收发器。该方案可以应用在农业系统中。

　　[0002]目前，我国的农业平均水平与农业发达国家还有着很大差距，主要是体现在农业自动化程度上。灌溉是农业中很重要的一个环节。现在很多的农业灌溉还是由人工在现场进行操作和监测。

　　[0003]然而，由人工在现场进行操作和监测，易导致灌溉时机不够及时，灌溉效率不高，不利于对作物的精细管理。

　　[0004]本实用新型提供一种农业远程监测系统，能够提高灌溉效率，便于对作物的精细管理。

　　[0005]本实用新型解决技术问题采用如下技术方案:一种农业远程监测系统，包括:

　　[0006]信息采集装置和远程监测装置，所述信息采集装置与所述远程监测装置相连；

　　[0007]所述信息采集装置，包括:传感器、处理器、通信收发器和图像采集器；

　　[0008]所述传感器、通信收发器和所述图像采集器分别与所述处理器相连；

　　[0012]灌溉器，所述灌溉器与所述处理器相连；所述灌溉器，包括:水泵或电磁阀；所述水泵和电磁阀分别与所述处理器相连。

　　[0014]温度传感器和土壤湿度传感器；所述温度传感器和所述土壤湿度传感器分别与所述处理器相连。

　　[0016]流量传感器和/或压力传感器；所述流量传感器和/或所述压力传感器分别与所述处理器相连。

　　[0018]编码模块和灌溉控制模块；所述传感器和所述图像采集器分别与所述编码模块相连；所述灌溉器与所述灌溉控制模块相连。

　　[0020]灌溉策略处理模块；所述传感器和所灌溉控制模块分别与所述灌溉策略处理模块相连。

　　[0022]信号检测器，所述信号检测器设置于所述外壳体的内部，所述信号检测器与所述处理器相连。

　　[0023]本实用新型具有如下有益效果:通过传感器采集现场的温度、土地湿度等数据，并通过图像采集器采集现场图像，处理器接收到温度、土地湿度等数据和现场图像后，对上述数据进行编码压缩后，通过通信收发器传输至远程监测装置，使用户可以通过远程监测装置实时监测现场状态，并在需要灌溉时及时灌溉，能够提高灌溉效率，利于对作物的精细管理。本实用新型实施例提供的技术方案解决了现有技术中由人工在现场进行操作和监测，易导致灌溉时机不够及时，灌溉效率不高，不利于对作物的精细管理的问题。

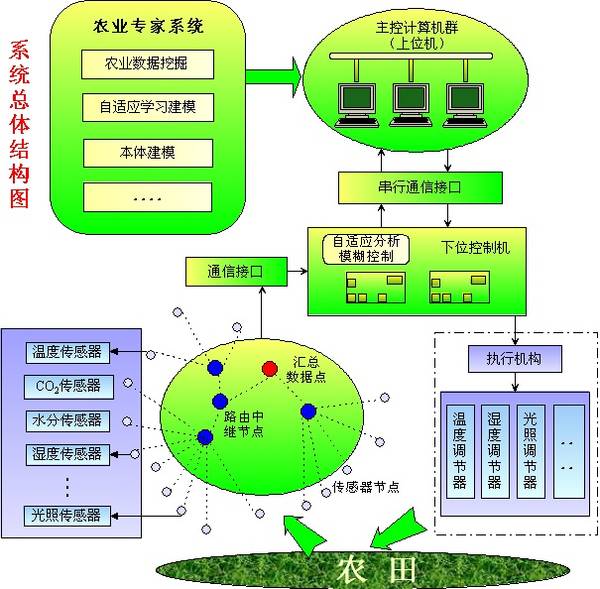

　　[0024]图1为本实用新型实施例1提供的农业远程监测系统的结构示意图一；

　　[0025]图2为本实用新型实施例1提供的农业远程监测系统的结构示意图二 ；

　　[0026]图3为本实用新型实施例1提供的农业远程监测系统的结构示意图三。

　　[0029]如图1所示，本实施例提供了一种农业远程监测系统，包括:信息采集装置101和远程监测装置102 ;该信息采集装置101，包括:外壳体1010、传感器1011、处理器1012、通信收发器1013和图像采集器1014。其中，处理器、通信收发器和图像采集器设置于外壳体的内部，信息采集装置华体绘科技官网与远程监测装置相连；传感器、通信收发器和图像采集器分别与处理器相连；通信收发器与远程监测装置相连；通信收发器包括3G通信收发器和北斗通信收发器。

　　[0030]在本实施例中，图1仅对信息采集装置和远程监测装置的内部结构和连接关系进行说明，处理器、通信收发器和图像采集器设置于外壳体的内部，在此不再一一赘述。

　　[0031]在本实施例中，农业远程监测系统通过传感器1011采集现场的温度、土地湿度等数据，并通过图像采集器1014采集现场图像，处理器接收到温度、土地湿度等数据和现场图像后，对上述数据进行编码压缩后，通过通信收发器1013传输至远程监测装置，使用户可以通过远程监测装置实时监测现场状态。当用户通过远程监测装置监测到需要灌溉时，可以到现场进行操作，实现农业灌溉。

　　[0032]通过3G通信收发器和北斗通信收发器进行通信，使本实用新型实施例提供的农业远程监测系统，可以用于没有有线]为方便用户使用，如图2所示，本实施例提供的农业远程监测系统中信息采集装置，还包括:灌溉器1015，该灌溉器与处理器相连。

　　[0034]在本实施例中，当用户或系统通过远程监测装置监测到需要灌溉时，可以获取灌溉策略，并向信息采集装置发送携带灌溉策略的灌溉指令；信息采集装置通过通信收发器接收到该灌溉指令后，通过处理器进行处理，并控制灌溉器进行相应的灌溉操作。其中，灌溉器包括水泵或电磁阀，所述水泵和电磁阀分别与所述处理器相连；灌溉策略可以为远程监测装置根据温度、土地湿度等数据计算的，也可以为用户设定的，在此不作限制；该灌溉策略包括灌溉阀值、灌溉时间和灌溉水量。

　　[0035]在本实施例中，通过上述过程，能够实现远程灌溉，利于对作物的精细管理。

　　[0036]此时，处理器1012包括编码模块和灌溉控制模块，所述传感器和所述图像采集器分别与所述编码模块相连；所述灌溉器与所述灌溉控制模块相连；编码模块用于对温度、土地湿度等数据和现场图像进行编码压缩；灌溉控制模块，用于根据灌溉指令控制灌溉器进行相应的操作。

　　[0037]为实现自动化操作，该处理器1012还可以包括灌溉策略处理模块，所述传感器和所灌溉控制模块分别与所述灌溉策略处理模块相连；用于根据传感器采集的数据，计算灌溉控制策略，使灌溉控制模块根据计算的灌溉控制策略控制灌溉器。

　　[0038]进一步的，如图3所示，本实施例提供的农业远程监测系统中信息采集装置，还包括:

　　[0039]信号检测器1016，该信号检测器设置于外壳体的内部，信号检测器与处理器相连。

　　[0040]在本实施例中，信号检测器，用于检测3G网络信号的稳定性；处理器接收到信号检测器检测的3G网络信号的稳定性后，判断3G网络信号是否满足通信要求；如果满足，处理器将温度、土地湿度等数据和现场图像的编码压缩数据通过3G通信收发器发送；如果不满足，处理器将该编码压缩数据通过北斗通信收发器发送。通过上述方式进行通信收发器的切换，能够提供稳定的无线通信网络，满足系统全天候工作的要求。

　　[0041]在本实施例中，传感器1011包括温度传感器和土壤湿度传感器，所述温度传感器和所述土壤湿度传感器分别与所述处理器相连；特别的，该传感器1011还可以包括流量传感器和/或压力传感器，所述流量传感器和/或所述压力传感器分别与所述处理器相连。农业远程监测系统可以通过流量传感器监测灌溉器的流量，通过压力传感器监测灌溉器的压力，防止灌溉器因为堵塞导致的水管爆裂等问题。

　　[0042]本实用新型具有如下有益效果:通过传感器采集现场的温度、土地湿度等数据，并通过图像采集器采集现场图像，处理器接收到温度、土地湿度等数据和现场图像后，对上述数据进行编码压缩后，通过通信收发器传输至远程监测装置，使用户可以通过远程监测装置实时监测现场状态，并在需要灌溉时及时灌溉，能够提高灌溉效率，利于对作物的精细管理。本实用新型实施例提供的技术方案解决了现有技术中由人工在现场进行操作和监测，易导致灌溉时机不够及时，灌溉效率不高，不利于对作物的精细管理的问题。

　　[0044]最后应说明的是:以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解:其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。

　　1.一种农业远程监测系统，其特征在于，包括:信息采集装置和远程监测装置，所述信息采集装置与所述远程监测装置相连；所述信息采集装置，包括:外壳体、传感器、处理器、通信收发器和图像采集器；所述处理器、通信收发器和图像采集器设置于所述外壳体的内部，所述传感器、通信收发器和所述图像采集器分别与所述处理器相连；所述通信收发器与所述远程监测装置相连；所述通信收发器包括3G通信收发器和北斗通信收发器。

　　2.根据权利要求1所述的农业远程监测系统，其特征在于，所述信息采集装置，还包括:灌溉器，所述灌溉器与所述处理器相连；所述灌溉器，包括:华体绘科技官网水泵或电磁阀；所述水泵和电磁阀分别与所述处理器相连。

　　3.根据权利要求2所述的农业远程监测系统，其特征在于，所述传感器，包括:温度传感器和土壤湿度传感器；所述温度传感器和所述土壤湿度传感器分别与所述处理器相连。

　　4.根据权利要求3所述的农业远程监测系统，其特征在于，所述传感器，还包括:流量传感器和/或压力传感器；所述流量传感器和/或所述压力传感器分别与所述处理器相连。

　　5.根据权利要求2所述的农业远程监测系统，其特征在于，所述处理器，包括:编码模块和灌溉控制模块；所述传感器和所述图像采集器分别与所述编码模块相连；所述灌溉器与所述灌溉控制模块相连。

　　6.根据权利要求5所述的农业远程监测系统，其特征在于，所述处理器，还包括:灌溉策略处理模块；所述传感器和所灌溉控制模块分别与所述灌溉策略处理模块相连。

　　7.根据权利要求1所述的农业远程监测系统，其特征在于，所述信息采集装置，还包括:信号检测器，所述信号检测器设置于所述外壳体的内部，所述信号检测器与所述处理器相连。
